主板上的PCI插槽是什么?是什么样子的插槽?
一种由英特尔(Intel)公司1991年推出的用于定义局部总线的标准。此标准允许在计算机内安装多达10个遵从PCI标准的扩展卡。最早提出的PCI总线工作在33MHz频率之下,传输带宽达到133MB/s(33MHz * 32bit/s),基本上满足了当时处理器的发展需要。随着对更高性能的要求,1993年又提出了64bit的PCI总线,后来又提出把PCI 总线的频率提升到66MHz。目前广泛采用的是32-bit、33MHz的PCI 总线,64bit的PCI插槽更多是应用于服务器产品。从结构上看,PCI是在CPU和原来的系统总线之间插入的一级总线,具体由一个桥接电路实现对这一层的管理,并实现上下之间的接口以协调数据的传送。管理器提供信号缓冲,能在高时钟频率下保持高性能,适合为显卡,声卡,网卡,MODEM等设备提供连接接口,工作频率为33MHz/66MHz。
PCI总线系统要求有一个PCI控制卡,它必须安装在一个PCI插槽内。这种插槽是目前主板带有最多数量的插槽类型,在当前流行的台式机主板上,ATX结构的主板一般带有5~6个PCI插槽,而小一点的MATX主板也都带有2~3个PCI插槽。根据实现方式不同,PCI控制器可以与CPU一次交换32位或64位数据,它允许智能PCI辅助适配器利用一种总线主控技术与CPU并行地执行任务。PCI允许多路复用技术,即允许一个以上的电子信号同时存在于总线之上。
由于PCI 总线只有133MB/s的带宽,对声卡、网卡、视频卡等绝大多数输入/输出设备显得绰绰有余,但对性能日益强大的显卡则无法满足其需求。Intel在2001年春季的IDF上,正式公布了旨在取代PCI总线的第三代I/O技术,该规范由Intel支持的AWG(Arapahoe Working Group)负责制定。2002年4月17日,AWG正式宣布3GIO1.0规范草稿制定完毕,并移交PCI-SIG(PCI特别兴趣小组,PCI-Special Interest Group)进行审核。开始的时候大家都以为它会被命名为Serial PCI(受到串
行ATA的影响),但最后却被正式命名为PCI Express,Express意思是高速、特别快的意思。
2002年7月23日,PCI-SIG 正式公布了PCI Express 1.0规范,并于2007年初推出2.0规范(Spec 2.0),将传输率由PCI Express 1.1的2.5GB/s提升到5GB/s;目前主流的显卡接口都支持PCI-E 2.0

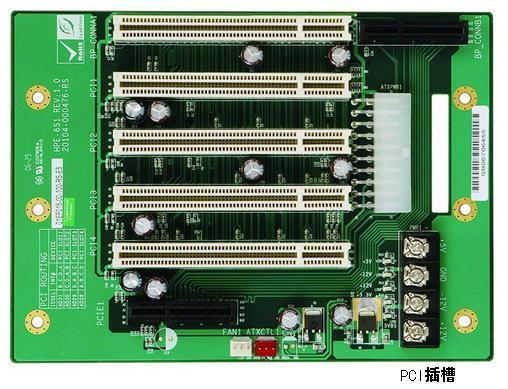

PCI插槽是基于PCI局部总线(Pedpherd Component Interconnect,周边元件扩展接口)的扩展插槽,其颜色一般为乳白色,位于主板上AGP插槽的下方,ISA插槽的上方。
